VRV Systems • REYQ-T
27
•
Unidad exterior • REYQ-T
9

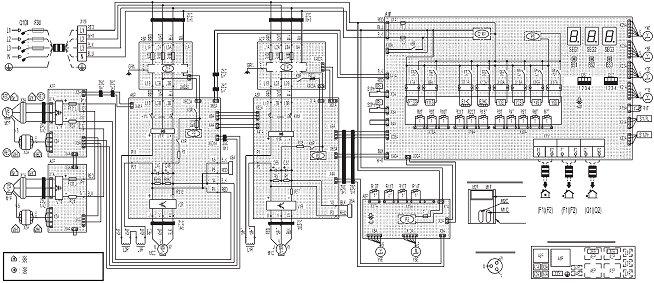

Diagramas de cableado
9 - 1
Diagramas de cableado para sistemas monofásicos
2D087543A
REYQ18,20T7Y1B
NOTAS
1.
Este diagrama de cableado se aplica solo a la unidad exterior
2.
:tendido de cables,
: bloque de terminales,
: conector,
: terminal,
: Protección a tierra (tornillo).
3.
Consulte el manual de instalación para obtener más información acerca del cableado de conexión a la transmisión interior-exterior F1-F2, a la transmisión exterior-exterior F1-F2 y a la
transmisión exterior-múltiple Q1-Q2.
4.
Durante el funcionamiento, no cortocircuitee el dispositivo de protección (S1PH, S2PH)
5.
Colores BLK: NEGRO; RED: ROJO; BLU: AZUL; WHT: BLANCO; GRN: VERDE.
6.
Si desea utilizar el accesorio opcional, consulte el manual de instalación.
Alimentación eléctrica
3/N~380-415V
50Hz
A1P
Placa de circuitos impresos (principal)
PS
Conmutación de la alimentación eléctrica
(A1P) (A3P) (A6P) (A8P)
X1M
Bloque de terminales (suministro eléctrico)
A2P, A5P
Rncec"fg"ektewkvqu"kortguqu"*Õnvtq"fg"twkfq+
X1M
Bloque de terminales (control) (A1P)
A3P, A6P
Placa de circuitos impresos (inv)
Q1DI
Disyuntor de fugas a tierra
Y1E
Válvula de expansión electrónica (intercambiador
de calor superior)
A4P, A7P
Placa de circuitos impresos (ventilador)
Q1RP
Circuito de detección de inversión de fases (A1P)
Y2E
Válvula de expansión electrónica
(Intercambiador de calor de subrefrigeración)
A8P
Placa de circuitos impresos (sec.)
R1
Resistencia (limitadora de corriente) (A6P)
BS1~3
Conmutador pulsador (A1P)
(Modo, ajuste, retorno)
R2, R3
Resistencia (A3P)
Y3E
Válvula de expansión electrónica (Intercambiador
de calor inferior)
R24
Resistencia (sensor de corriente) (A4P) (A7P)
Y4E
Válvula de expansión electrónica (receptor de gas)
C32, C66
Condensador (A3P)
R77
Resistencia (sensor de corriente) (A3P)
C47, C48
Condensador (A6P)
R78
Resistencia (limitadora de corriente) (A3P)
Y5E
Válvula de expansión electrónica (refrigeración inverter)
DS1, DS2
Interruptor DIP (A1P)
R313
Resistencia (sensor de corriente) (A6P)
Y6E
Válvula de expansión electrónica (carga automática)
E1HC, E2HC
Calentador del cárter
R865, R867
Resistencia (A6P)
Y11S
Válvula solenoide (retorno de aceite M1C)
F1U, F2U
Fusible (T, 3,15A , 250V) (A1P) (A8P)
R1T
Termistor (aire) (A1P)
Y12S
Válvula solenoide (retorno de aceite M2C)
F3U
Fusible en la obra
R21T, R22T
Termistor (descarga M1C, M2C) (A1P)
Y2S
Válvula solenoide (tubo de líquido)
F101U
Fusible (A4P) (A7P)
R3T
Termistor (líquido principal) (A1P)
Y3S
Válvula solenoide (tubo de gas de alta/baja presión)
F400U
Fusible (A2P)
R4T
Termistor (intercambiador de calor de líquido superior) (A1P)
Y4S
Válvula solenoide (intercambiador de calor inferior)
F410U~F412U
Fusible (A2P) (A5P)
R5T
Termistor (intercambiador de calor de líquido inferior) (A1P)
Y5S
Válvula solenoide (intercambiador de calor superior)
F601U
Fusible (A6P)
R6T
Termistor (intercambiador de calor de
subrefrigeración, gas) (A1P)
Z1C~Z7C
Filtro de ruido (núcleo de ferrita)
HAP
Luz piloto (A1P) (A8P) (monitor de servicio:
verde)
R7T
Termistor (intercambiador de calor de
subrefrigeración) (A1P)
Z1F
Filtro de ruido (A2P) (A5P)
(con absorbedor de ondas)
R8T
Termistor (intercambiador de calor de gas
superior) (A1P)
K1M
Contactor magnético (A3P) (A6P)
R9T
Termistor (intercambiador de calor de gas
inferior) (A1P)
K1R
Relé magnético (A3P) (A6P)
R10T
Termistor (aspiración) (A1P)
Conector para accesorios opcionales
K3R
Relé magnético (A2P) (A6P)
R11T
Termistor (desincrustador de hielo del
intercambiador de calor) (A8P)
X10A
Conector (calentador de placas inferior)
K3R
Relé magnético (Y11S) (A1P)
R12T
Termistor (compresor de aspiración) (A8P)
K4R
Relé magnético (Y12S) (A1P)
R13T
Termistor (receptor de gas) (A8P)
K6R
Relé magnético (A1P)
(Calentador de placas inferior opcional)
R14T
Termistor (carga automática) (A8P)
R15T
Termistor (cuerpo del compresor) (A1P)
K7R
Relé magnético (E1HC) (A1P)
S1NPH
Sensor de presión (alta)
K8R
Relé magnético (E2HC) (A1P)
S1NPL
Sensor de presión (baja)
K9R
Relé magnético (Y3S) (A1P)
S1PH, S2PH
Presostato de alta
K11R
Relé magnético (Y2S) (A1P)
SEG1~SEG3
Pantalla de 7 segmentos (A1P)
K12R
Relé magnético (Y4S) (A1P)
V1R
Módulo de alimentación (A3P) (A6P)
K13R
Relé magnético (Y5S) (A1P)
V1R
Módulo de alimentación (A4P (A7P)
L1R~L3R
Reactor
V2R
Módulo de alimentación (A6P)
M1C, M2C
Motor (compresor)
X1A~4A
Conector (M1F, M2F)
M1F, M2F
Motor (ventilador)
X5A, X6A
Conector (comprobación de carga residual)
(Nota 6)
ENCENDIDO/
APAGADO
A la unidad interior
A la unidad exteriorA la unidad múltiple
(Nota 3)
(Nota 3)
(Nota 3)
Interior
Exterior
Exterior
Diseño de
M1C, M2C, M1F, M2F
Caja comp. el.
Carcasa exterior
Terminal de M1C, M2C
Caja comp. el.
ENCENDIDO/
APAGADO
Es el color del conector para el componente
Es el color indicativo para el cable
del componente
