Unidad exterior • REYQ-T
9
•
VRV Systems • REYQ-T
24
9

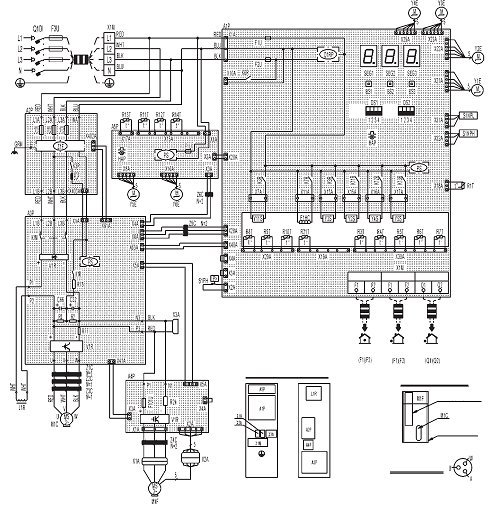

Diagramas de cableado
9 - 1
Diagramas de cableado para sistemas monofásicos
2D087541A
REMQ5T7Y1B
REYQ8T7Y1B
NOTAS
1.
Este diagrama de cableado se aplica solo a la unidad exterior
2.
:tendido de cables,
: bloque de terminales,
: conector,
: terminal,
: Protección a tierra (tornillo).
3.
Consulte el manual de instalación para obtener más información acerca del cableado de conexión a la transmisión interior-exterior F1-F2, a la transmisión exterior-exterior F1-F2 y a la
transmisión exterior-múltiple Q1-Q2.
4.
Durante el funcionamiento, no cortocircuitee el dispositivo de protección (S1PH)
5.
Colores BLK: NEGRO; RED: ROJO; BLU: AZUL; WHT: BLANCO; GRN: VERDE.
6.
Si desea utilizar el accesorio opcional, consulte el manual de instalación.
Alimentación eléctrica
3/N~380-415V
50Hz
A1P
Placa de circuitos impresos (principal)
K13R
Relé magnético (Y5S) (A1P)
SEG1~SEG3
Pantalla de 7 segmentos (A1P)
A2P
Rncec"fg"ektewkvqu"kortguqu"*Õnvtq"fg"twkfq+
L1R
Reactor
V1R
Módulo de alimentación (A3P) (A4P)
A3P
Placa de circuitos impresos (inv)
M1C
Motor (compresor)
X1A, X2A
Conector (M1F)
A4P
Placa de circuitos impresos (ventilador)
M1F
Motor (ventilador)
X3A
Conector (compruebe la carga residual)
A5P
Placa de circuitos impresos (sec.)
PS
Conmutación de la alimentación eléctrica (A1P) (A3P) (A5P)
X1M
Bloque de terminales (suministro eléctrico)
BS1~3
Conmutador pulsador (A1P)
(Modo, ajuste, retorno)
Q1DI
Disyuntor de fugas a tierra
X1M
Bloque de terminales (control) (A1P)
Q1RP
Circuito de detección de inversión de fases (A1P)
Y1E
Válvula de expansión electrónica (intercambiador de calor superior)
C66, C32
Condensador (A3P)
R1T
Termistor (aire) (A1P)
Y2E
Válvula de expansión electrónica (intercambiador
de calor de subrefrigeración)
DS1, DS2
Interruptor DIP (A1P)
R21T
Termistor (descarga M1C) (A1P)
Y3E
Válvula de expansión electrónica (Intercambiador de calor inferior)
E1HC
Calentador del cárter
R3T
Termistor (líquido principal) (A1P)
Y4E
Válvula de expansión electrónica (receptor de gas)
F1U, F2U
Fusible (T, 3,15A , 250V) (A1P)
R4T
Termistor (intercambiador de calor de líquido superior) (A1P)
Y5E
Válvula de expansión electrónica (refrigeración inverter)
F1U
Fusible (T, 3,15A , 250V) (A5P)
R5T
Termistor (intercambiador de calor de líquido inferior) (A1P)
Y6E
Válvula de expansión electrónica (carga automática)
F101U
Fusible (A4P)
R6T
Termistor (intercambiador de calor de subrefrigeración, gas) (A1P)
Y11S
Válvula solenoide (Retorno de aceite M1C)
F3U
Fusible en la obra
R7T
Termistor (intercambiador de calor de subrefrigeración) (A1P)
Y2S
Válvula solenoide (tubo de líquido)
F410U~F412U
Fusible (A2P)
R8T
Termistor (intercambiador de calor de gas superior) (A1P)
Y3S
Válvula solenoide (tubo de gas de alta/baja presión)
F400U
Fusible (A2P)
R9T
Termistor (intercambiador de calor de gas inferior) (A1P)
Y4S
Válvula solenoide (intercambiador de calor inferior)
HAP
Luz piloto (A1P) (A5P)
(Monitor de servicio verde)
R10T
Termistor (aspiración) (A1P)
Y5S
Válvula solenoide (intercambiador de calor superior)
R11T
Termistor (desincrustador de hielo del
intercambiador de calor) (A5P)
Z1C~Z6C
Filtro de ruido (núcleo de ferrita)
K1M
Contactor magnético (A3P)
R12T
Termistor (compresor de aspiración) (A5P)
Z1F
Filtro de ruido (2AP) (con absorbedor de ondas)
K1R
Relé magnético (A3P)
R13T
Termistor (receptor de gas) (A5P)
K3R
Relé magnético (A2P)
R14T
Termistor (carga automática) (A5P)
K3R
Relé magnético (Y11S) (A1P)
R78
Resistencia (limitadora de corriente) (A3P)
Conector para accesorios opcionales
K6R
Relé magnético
(Calentador de placas inferior opcional) (A1P)
R24
Resistencia (sensor de corriente) (A4P)
X10A
Conector (calentador de placas inferior)
R77
Resistencia (sensor de corriente) (A3P)
K7R
Relé magnético (E1HC) (A1P)
R3, R2
Resistencia (A3P)
K9R
Relé magnético (Y3S) (A1P)
S1NPH
Sensor de presión (alta)
K11R
Relé magnético (Y2S) (A1P)
S1NPL
Sensor de presión (baja)
K12R
Relé magnético (Y4S) (A1P)
S1PH
Presostato de alta
(Nota 6)
ENCENDIDO/
APAGADO
ENCENDIDO/
APAGADO
A la unidad interior
A la unidad exterior
A la unidad múltiple
(Nota 3)
(Nota 3)
(Nota 3)
Interior
Exterior
Exterior
Diseño · M1C, M1F·
Caja comp. el.
Carcasa exterior
Terminal · M1C·
Caja comp. el.
Lado
delantero
Lado trasero
