VRV Systems • REYQ-T
25
•
Unidad exterior • REYQ-T
9
Diagramas de cableado
9 - 1

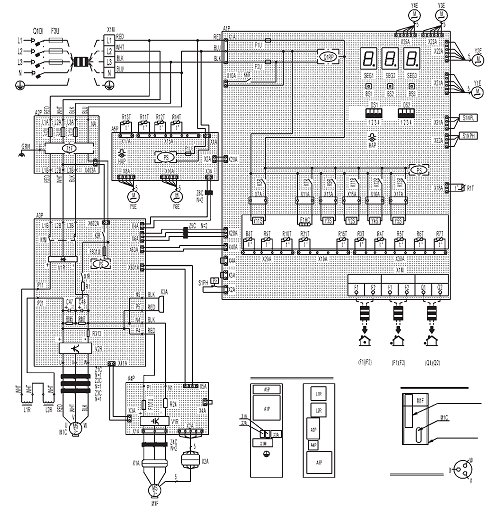

Diagramas de cableado para sistemas monofásicos
2D087155A
REYQ10,12T7Y1B
NOTAS
1.
Este diagrama de cableado se aplica solo a la unidad exterior.
2.
:tendido de cables,
: bloque de terminales,
: conector,
: terminal,
: Protección a tierra (tornillo).
3.
Consulte el manual de instalación para obtener más información acerca del cableado de conexión a la transmisión interior-exterior F1-F2, a la transmisión exterior-exterior F1-F2 y a la
transmisión exterior-múltiple Q1-Q2.
4.
Durante el funcionamiento, no cortocircuitee el dispositivo de protección (S1PH)
5.
Colores BLK: NEGRO; RED: ROJO; BLU: AZUL; WHT: BLANCO; GRN: VERDE.
6.
Si desea utilizar el accesorio opcional, consulte el manual de instalación.
Alimentación eléctrica
3/N~380-415V
50Hz
A1P
Placa de circuitos impresos (principal)
K13R
Relé magnético (Y5S) (A1P)
S1PH
Presostato de alta
A2P
Rncec"fg"ektewkvqu"kortguqu"*Õnvtq"fg"twkfq+
L1R, L2R
Reactor
SEG1~SEG3
Pantalla de 7 segmentos (A1P)
A3P
Placa de circuitos impresos (inv)
M1C
Motor (compresor)
V1R
Módulo de alimentación (A3P) (A4P)
A4P
Placa de circuitos impresos (ventilador)
M1F
Motor (ventilador)
V2R
Módulo de alimentación (A3P)
A5P
Placa de circuitos impresos (sec.)
PS
Conmutación de la alimentación eléctrica (A1P) (A3P) (A5P)
X1A, X2A
Conector (M1F)
BS1~3
Conmutador pulsador (A1P)
(Modo, ajuste, retorno)
Q1DI
Disyuntor de fugas a tierra
X3A
Conector (compruebe la carga residual)
Q1RP
Circuito de detección de inversión de fases (A1P)
X1M
Bloque de terminales (suministro eléctrico)
C47, C48
Condensador (A3P)
R1T
Termistor (aire) (A1P)
X1M
Bloque de terminales (control) (A1P)
DS1, DS2
Interruptor DIP (A1P)
R21T
Termistor (descarga M1C) (A1P)
Y1E
Válvula de expansión electrónica (intercambiador de calor superior)
E1HC
Calentador del cárter
R3T
Termistor (líquido principal) (A1P)
Y2E
Válvula de expansión electrónica (intercambiador de calor de subrefrigeración)
F1U, F2U
Fusible (T, 3,15A , 250V) (A1P)
R4T
Termistor (intercambiador de calor de líquido superior) (A1P)
Y3E
Válvula de expansión electrónica (Intercambiador de calor inferior)
F1U
Fusible (T, 3,15A , 250V) (A5P)
R5T
Termistor (intercambiador de calor de líquido inferior) (A1P)
Y4E
Válvula de expansión electrónica (receptor de gas)
F101U
Fusible (A4P)
R6T
Termistor (intercambiador de calor de
subrefrigeración, gas) (A1P)
Y5E
Válvula de expansión electrónica (refrigeración inverter)
F3U
Fusible en la obra
R7T
Termistor (intercambiador de calor de subrefrigeración) (A1P)
Y6E
Válvula de expansión electrónica (carga automática)
F410U~F412U
Fusible (A2P)
R8T
Termistor (intercambiador de calor de gas superior) (A1P)
Y11S
Válvula solenoide (Retorno de aceite M1C)
F601U
Fusible (A3P)
R9T
Termistor (intercambiador de calor de gas inferior) (A1P)
Y2S
Válvula solenoide (tubo de líquido)
HAP
Luz piloto (A1P) (A5P)
(Monitor de servicio verde)
R10T
Termistor (aspiración) (A1P)
Y3S
Válvula solenoide (tubo de gas de alta/baja presión)
R11T
Termistor (desincrustador de hielo del intercambiador de calor) (A5P)
Y4S
Válvula solenoide (intercambiador de calor inferior)
K1M
Contactor magnético (A3P)
R12T
Termistor (compresor de aspiración) (A5P)
Y5S
Válvula solenoide (intercambiador de calor superior)
K1R
Relé magnético (A3P)
R13T
Termistor (receptor de gas) (A5P)
Z1C~Z6C
Filtro de ruido (núcleo de ferrita)
K3R
Relé magnético (A3P)
R14T
Termistor (carga automática) (A5P)
Z1F
Filtro de ruido (2AP) (con absorbedor de
ondas)
K3R
Relé magnético (Y11S) (A1P)
R15T
Termistor (cuerpo del compresor) (A1P)
K6R
Relé magnético
(Calentador de placas inferior opcional) (A1P)
R1
Resistencia (limitadora de corriente) (A3P)
R24
Resistencia (sensor de corriente) (A4P)
K7R
Relé magnético (E1HC) (A1P)
R313
Resistencia (sensor de corriente) (A3P)
Conector para accesorios opcionales
K9R
Relé magnético (Y3S) (A1P)
R865, R867
Resistencia (A3P)
X10A
Conector (calentador de placas inferior)
K11R
Relé magnético (Y2S) (A1P)
S1NPH
Sensor de presión (alta)
K12R
Relé magnético (Y4S) (A1P)
S1NPL
Sensor de presión (baja)
(Nota 6)
ENCENDIDO/
APAGADO
ENCENDIDO/
APAGADO
A la unidad interior
A la unidad exterior
A la unidad múltiple
(Nota 3)
(Nota 3)
(Nota 3)
Interior
Exterior
Exterior
Diseño · M1C, M1F·
Caja comp. el.
Carcasa exterior
Terminal · M1C·
Caja comp. el.
Lado
delantero
Lado trasero
