Unidades exteriores • Sistema VRV
®
con bomba de calor • RXYQ5-54P(A)_P8(A)
•
Sistemas VRV
®
• Unidades exteriores
128
7

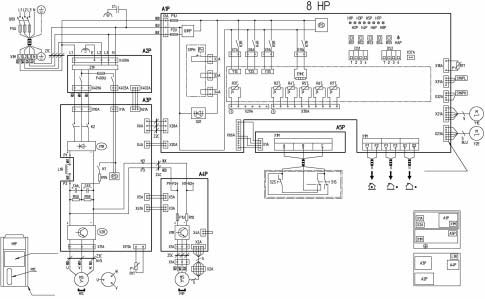

Diagrama de cableado
7 - 1
Diagrama de cableado
RXYQ8P8
2TW27246-1A
NOTAS
1
E
l
d
iagrama de cableado sólo se aplica a la unidad exterior.
2
C
uando utilice el adaptador opcional, consulte el manual de instalación.
3
Consulte el manual de instalación para obtener más información acerca del cableado de conexión a la transmisión interior-exterior F1-F2, la
transmisión exterior-exterior F1-F2, transmisión exterior-múltiple Q1 - Q3 y cómo utilizar los conmutadores BS1~BS5, DS1 y DS2.
4
N
o
haga funcionar la unidad cortocircuitando el dispositivo de protección S1PHs
A1P~A5P
Placa de circuito impreso
K3R~K8R
K3R: Y1S
K5R: Y3S
SD1
Entrada para dispositivos de seguridad
A1P: Principal
A4P, A8P: Ventilador
K4R: Y2S
K7R: E1H
C
V1R
Módulo de alimentación (A4P)
A2P: Filtro de ruido
A5P: ABC I/P
L1R
Reactor
V1R, V2R
Módulo de alimentación eléctrica (A3P)
A3P: Inverter
M1C
Motor (compresor)
V2R
Puente de diodos (A3P)
BS1~BS5
Conmutador pulsador (Modo, Ajuste, Retorno,
Prueba, Rearme)
M1F
Motor (ventilador)
X1A, X2A
Conector (M1F)
C1
Condensador
PS
Conmutación de la alimentación eléctrica (A1P,
A3P)
X1M
REGLETA DE TERMINALES (SUMINISTRO
ELÉCTRICO)
C63, C66
Condensador
Q1R
P
Circuito de detección de inversión de fases
X1M
Regleta de terminales (control) (A1P)
DS1, DS
2
Conmutador DIP
Q1DI
Interruptor de fuga a tierra
X1M
Regleta de terminales (A5P)
E1H
C
Calentador del cárter
R10
Resistor (sensor de corriente) (A4P)
Y1E
Válvula de expansión electrónica (principal)
F1U
Fusible (250V, 8A
) (A4P)
R50, R59
Resistencia
Y2E
Válvula de expansión electrónica
(subrefrigeración)
F1U, F2U
Fusible (250V, 3.15A
) (A1P
)
R95
Resistencia
Y1S~Y3S
Válvula solenoide
F5U
Fusible en la obra
R1T~R7T
R31T~R32T
Termistor
Y1S: Gas caliente
Y3S: Válvula de 4 vías
F400U
Fusible (250V, 6.3
) (A2P)
R1T: Aire (A1P)
R4T: Desincrustador
de hielo intercambiador
de calor
Y2S: Retorno de aceite
H1P~H8P
Luz piloto (monitor de servicio - naranja)
R1T: Aleta (A3P)
R5T: Salida del
intercambiador de
calor
Z1C~5C
Filtro de ruido (núcleo de ferrita)
[H2P]
Preparado, probando - - - - -parpadeando
R2T: Aspiración
R6T: Tubería de
líquido
Z1F
Filtro de ruido (con absorbedor de ondas)
Detección de avería- - -se enciende
R3T: Descarga M1C
R7T: acumulador
HAP
Luz piloto (monitor de servicio: verde)
S1NPH
SENSOR DE PRESIÓN (ALTA)
SELECTOR FRÍO/CALOR
K1
Relé magnético
S1NPL
SENSOR DE PRESIÓN (BAJA)
S1S
Interruptor selector (Ventilador / Frío - Calor)
K
2
CONTACTOR MAGNÉTICO (M1C
)
S
1PH
PRESOSTATO DE ALTA
S2S
Interruptor selector (Frío - Calor)
: Tendido de cables
Colores:
RED:
Rojo
BRN:
Marrón
BLK:
Negro
: Regleta de terminales
ORG:
Naranja
GRY:
Gris
GRN:
Verde
: Conector
WHT:
Blanco
BLU:
Azul
: Terminal
YLW:
Amarillo
PNK:
Rosa
: Protección a tierra (tornillo)
X1M
ALIMENTACIÓN
3/N ~ 400/230V 50Hz
Posición de M1C, M1F
Cuadro eléctrico
Carcasa exterior
Detalle de M1C
Selector Frío / Calor
Frío
Calor
Calor
Frío
Ventilador
Conectado
Conectado
Desconectado
Desconec
tado
(nota 2)
(nota 3)
Interior-ExteriorExterior-Exterior
Exterior-Múltiple
Conector macho: BLU
Conector hembra.
: WHT
interior
(F1)(F2)
exterior
(F1)(F2)
exterior
(Q1)(Q2)
Ubicación en la caja de interruptores
Capa
delantera
Capa
trasera
Selector frío/calor (opción)
